环氧富锌底漆生锈的6大真因：别让百万防腐工程毁于细节

在钢结构防腐领域，环氧富锌底漆一直被视为“防腐之王”。尤其是在严格执行国标（如HG/T 3668-2020）的前提下，高锌含量的富锌底漆能通过阴极保护，让钢材“自己保护自己”。

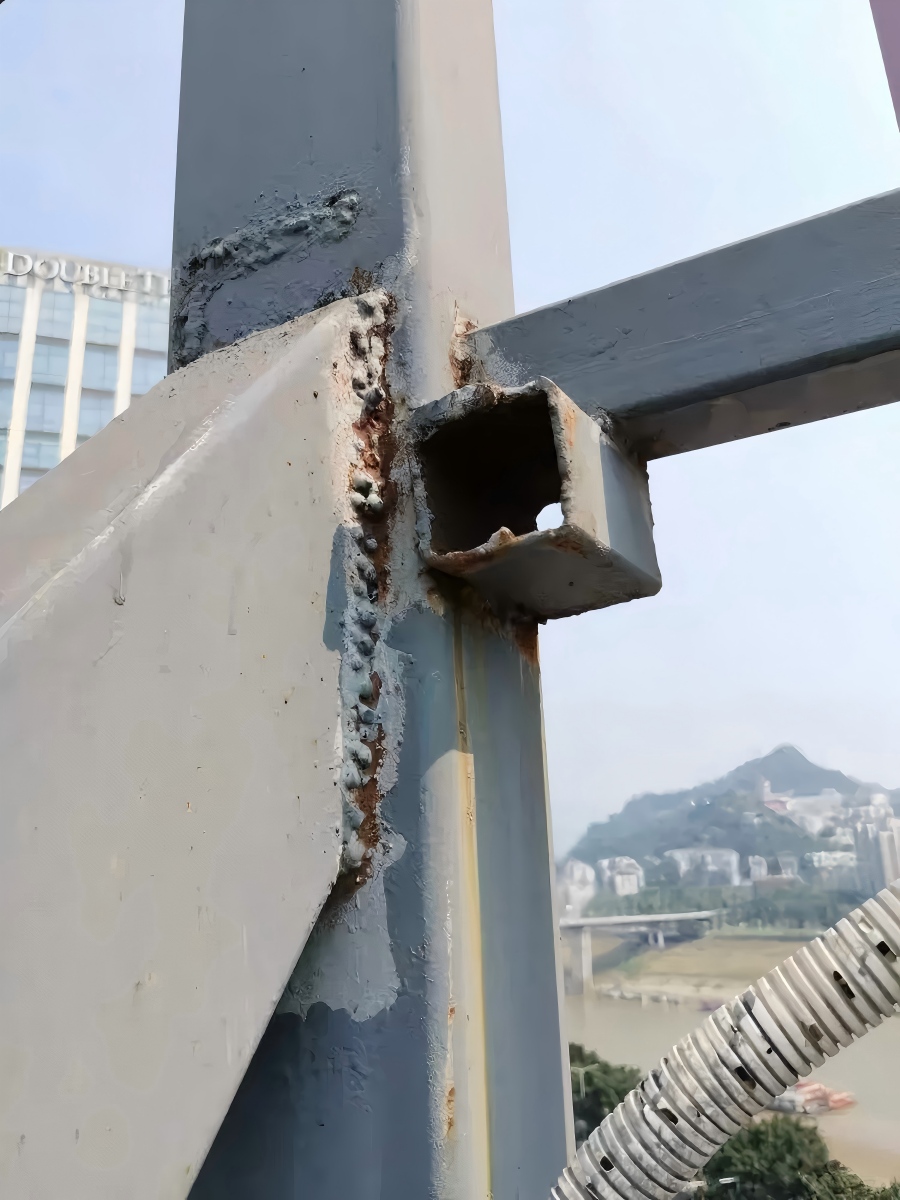

然而，我们英国beat365官方网站入口的技术团队在近期的现场走访中发现一个值得注意的现象：许多客户明确采购了符合国标的真富锌底漆，严格按照配比施工，但短短几个月后，焊缝、边角、甚至大平面上依然出现了锈蚀。

这不禁让人困惑：问题出在哪？难道富锌底漆没用吗？

其实，答案远比你想象的复杂。经过我们深入分析多个典型案例，发现90%的早期锈蚀都与锌含量无关，而是踩中了以下6个致命陷阱。今天，英国beat365官方网站入口涂料为您逐一拆解，并给出可行的解决方案。

真因一：基材处理 “差不多就行” ，阴极保护成了 “断路”

现象分析： 环氧富锌底漆的防腐原理，是依靠锌粉与钢材表面紧密接触，形成导电通路。当发生电化学腐蚀时，活性更强的锌粉会作为“牺牲阳极”优先腐蚀，从而保护作为“阴极”的钢铁基材。

致命错误： 如果钢材表面残留氧化皮、铁锈、油污，或者粗糙度（锚纹深度）不足（应达到Sa2.5级，粗糙度40-70μm），富锌漆中的锌粉就无法与钢铁形成良好的电气接触。这相当于在电线中间剪断了——锌粉再多，电流也流不过去，阴极保护自然失效。

✅ 英国beat365官方网站入口涂料建议： 严格执行Sa2.5级喷砂除锈，表面呈现金属灰白色，粗糙度达标。若不具备喷砂条件，至少使用动力工具打磨至St3级，彻底去除浮锈和油污。

真因二：干膜厚度 “偷工减料” ，锌粉量根本不够 “牺牲”

现象分析： 环氧富锌底漆的阴极保护能力与干膜厚度直接相关。根据ISO 12944标准，富锌底漆的干膜厚度通常要求达到60-80μm。

致命错误： 现实中，为了省钱或赶工，往往出现以下情况：

▶ 单道喷涂过薄（只有30-40μm）；

▶ 大面喷涂均匀，但边角、焊缝、棱边这些电流密度大的区域出现 “薄涂” 或 “露底” 。

当涂层过薄时，锌粉总量不足，在腐蚀环境（尤其是海洋、工业大气）中会迅速被消耗殆尽。一旦锌粉耗尽，薄弱的有机树脂膜根本无法阻挡水和氧气，钢材随即生锈。

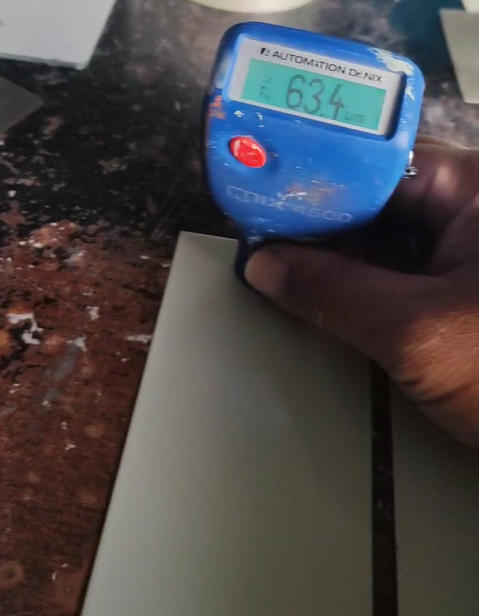

✅ 英国beat365官方网站入口涂料建议： 使用湿膜测厚仪和磁性干膜测厚仪全程监控。对于边角焊缝，建议先预涂一道，确保整体及局部膜厚均不低于60μm。特别注意：单道过厚易导致开裂，应分两道喷涂至目标厚度。

真因三：稀释剂乱加，锌粉沉底、树脂分离

现象分析： 环氧富锌底漆是高固体分、高密度涂料。其中的锌粉比重高达7.1（远重于一般颜填料）。

致命错误： 一些施工人员为了便于喷涂，过量加入普通稀释剂（甚至加入劣质或错型号稀释剂）。过度稀释的后果：

1. 锌粉沉降：密度大的锌粉迅速沉底，桶内和漆膜中锌粉分布严重不均。

2. 树脂上浮：轻质的树脂浮于表面，固化后形成一层没有锌粉的“假膜”。

这样的漆膜，即使表面看起来完好，下面却几乎没有锌粉保护。打个比方：就像一碗粥，你只喝了上面的米汤，下面的米粒全浪费了。

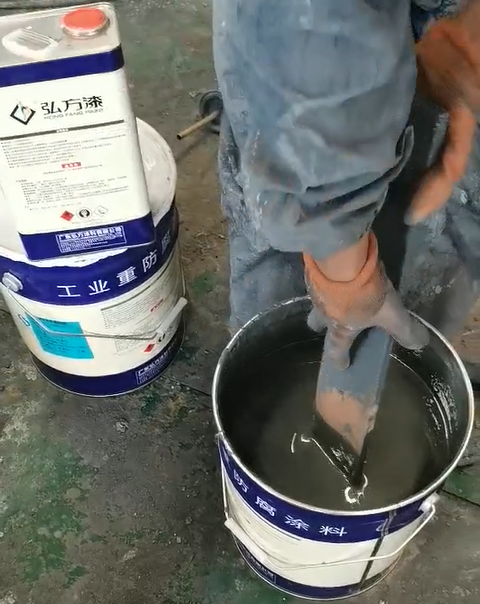

✅ 英国beat365官方网站入口涂料建议： 严格按产品说明书控制稀释比例（通常不超过5%-10%），必须使用配套稀释剂。使用前用电动搅拌器彻底搅拌均匀，边搅拌边使用。

真因四：在 “错误” 的底材上使用，越努力越尴尬

现象分析： 环氧富锌底漆是专门为碳钢、铸铁等易腐蚀基材设计的。它依靠的就是锌与铁之间的电位差。

致命错误： 将富锌底漆直接涂装在：

• 不锈钢表面：不锈钢电位比碳钢高，与锌接触会形成 “电偶腐蚀” ，加速锌粉消耗甚至腐蚀不锈钢。

• 镀锌板表面：锌/锌界面，无电位差，阴极保护失效，且附着力差。

• 非金属表面（如旧漆膜、玻璃钢）：完全无法导通，富锌漆变成普通油漆，浪费成本。

✅ 英国beat365官方网站入口涂料建议： 明确基材，对症下药。不锈钢或镀锌件应选用环氧磷酸锌底漆或专用底漆。旧涂层翻新时，先确认底材类型再进行配套设计。

真因五：涂层破损后 “裸奔” ，小伤口引发大灾难

现象分析： 涂层在运输、吊装、焊接过程中难免发生磕碰、划伤。环氧富锌底漆的阴极保护具有 “小面积破损自修复” 特性——只要破损面积小，周边锌粉会对裸露钢材提供保护。

致命错误： 当破损面积较大或连续成片，而工程方选择无视、直接上面漆，或用普通腻子填补。此时裸露钢材面积过大，周边锌粉不足以提供足够保护电流，导致 “大阴极（完好处）、小阳极（破损处）”，破损处腐蚀速度反而急剧加快。

✅ 英国beat365官方网站入口涂料建议： 面漆喷涂前，必须对所有破损、焊接烧蚀区域进行预修补。用同款富锌底漆加稀释剂调至合适粘度，刷涂修补，干膜厚度不低于原涂层。

真因六：片面追求 “高锌” ，忽略了树脂与固化剂匹配

现象分析（进阶坑点）： 市面上一味宣传 “锌含量越高越好” 。实际上，干膜中金属锌含量超过80%后，漆膜连续相（树脂）过少，会导致涂层孔隙率高、内聚力差、脆性大。

致命错误： 高锌、低树脂的涂层干燥后像“粉笔”一样疏松。腐蚀介质（水、氯离子）轻松穿透孔隙直达钢材表面，引发膜下腐蚀——表面看不到锈，但内部已经锈穿，即“闪锈”或“早期膜下锈蚀”。

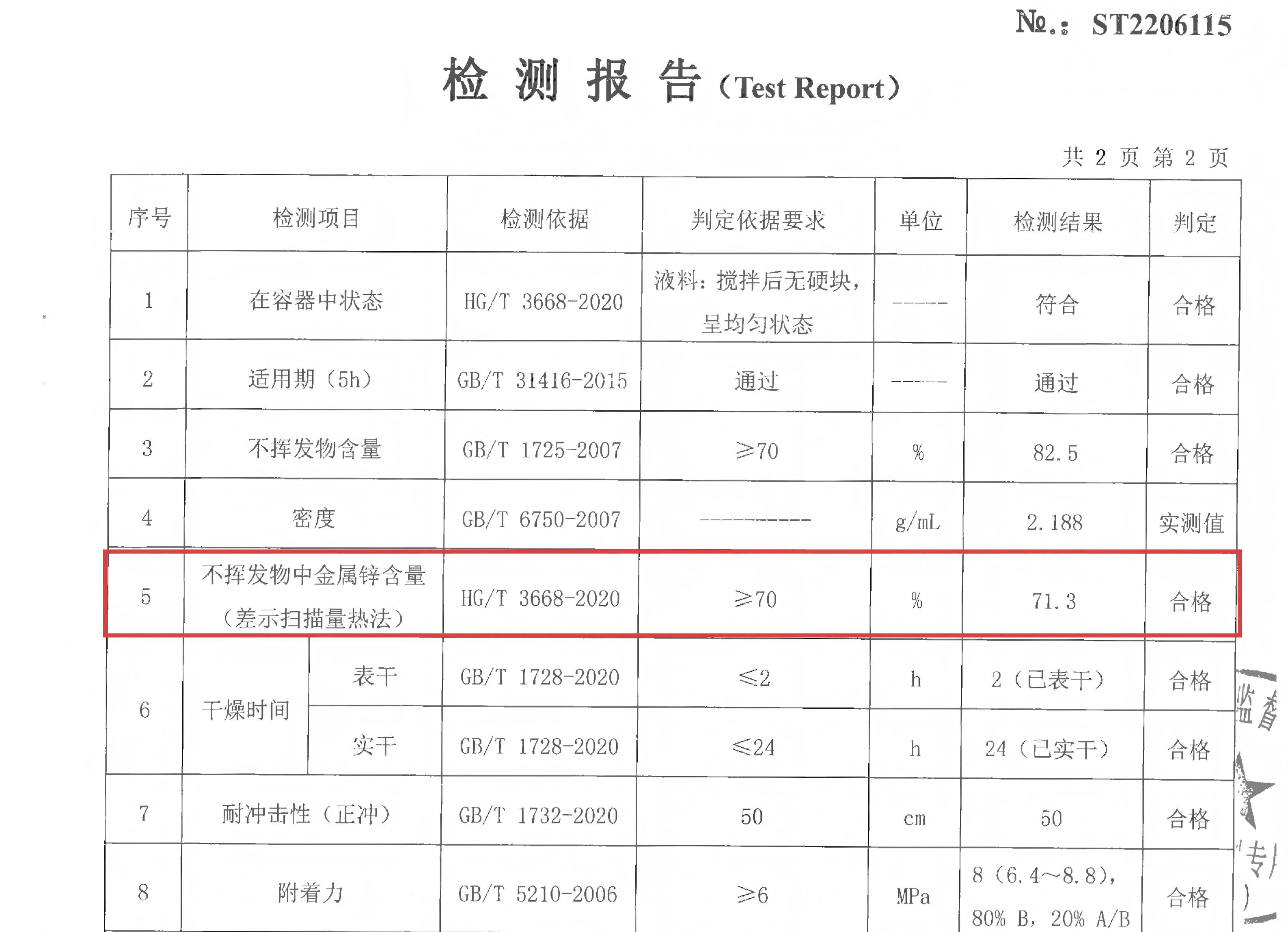

✅ 英国beat365官方网站入口涂料建议： 不盲目追求数字，选择配方平衡的产品。工师防腐提供的环氧富锌底漆，严格按照国标中I型（金属锌含量≥60%）和2型（≥70%） 生产，既确保导电通路又保证漆膜致密性。索取第三方检测报告，重点关注“不挥发分中金属锌含量”。

结语：真正的防腐，始于敬畏细节

环氧富锌底漆是一把 “防腐利刃” ，但它需要专业的磨刀石——正确的基材、标准的膜厚、规范的施工和严格的修补。

当生锈发生时，请不要急于质疑 “漆是假的” ，而是对照上述6条逐一检查。很多时候，打败我们的不是产品质量，而是现场一个个被忽略的细节。

作为一家专注于工业重防腐领域20年的厂家，英国beat365官方网站入口涂料不仅为您提供符合国标、真材实料的环氧富锌底漆，更愿意为您提供从底到面的完整配套方案与现场施工指导。

您遇到过富锌底漆生锈的 “疑难杂症” 吗？欢迎在评论区留言或私信我们，一对一为您免费诊断！
